CONLOX-Anschlusssystem
CONLOX® HEX
Anschluss an Sechskant Schrauben und Muttern
(SW 17 und 19)
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 9006200 | CONLOX® Hex 17 mit Sicherung 6A/70kA (Gelb) |
|
| 9006203 | CONLOX®Hex 19, mit Sicherung 6A/70kA (Gelb) |
|
| 9006201 | CONLOX® Hex 17 N (Blau) |
|
| 9006204 | CONLOX® Hex 19 N, (Blau) |
|
| 9006216 | CONLOX® Hex 17 Temp, Temperatursensor Außenssechskant 17 mm (Rot) |
|
| 9006217 | CONLOX® Hex 19 Temp, Temperatursensor Außenssechskant 19 mm (Rot) |
|
CONLOX® Socket
Anschluss an Innen-Sechskant
(SW 6)
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 9006205 | CONLOX® Socket 6 mit Sicherung 6A/70kA (Gelb) |
|
| 9006206 | CONLOX® Socket 6 N (Blau) |
|
| 9006207 | CONLOX® Socket 6 short mit Sicherung 6A/70kA (Gelb) |
|
| 9006208 | CONLOX® Socket 6 short N (Blau) |
|
| 9006218 | CONLOX® Socket 6 Temp, Temperatursensor Anschluss Innen-Sechskant 6 mm (Rot) |
|
| 9006219 | CONLOX® Socket 6 short Temp, Temperaturs Anschluss Innen-Sechskant 6 mm, kurz |
|
CONLOX® Busbar
Anschluss an Sammelschienen
(3-10 mm, 5 mm, 10 mm)
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 9006209 | CONLOX® Busbar 5 mit Sicherung 6A/70kA (Gelb) |
|
| 9006210 | CONLOX® Busbar 5 N (Blau) |
|
| 9006211 | CONLOX® Busbar 6 N |
|
| 9006212 | CONLOX® Busbar 10 mit Sicherung 6A/70kA (Gelb) |
|
| 9006213 | CONLOX® Busbar 10 N (Blau) |
|
| 9006220 | CONLOX® Busbar 5-6 Temp, Temperatursenso Anschluss Sammelschiene 5-6 mm (Rot) |
|
| 9006221 | CONLOX® Busbar 10 Temp, Temperatursensor Anschluss Sammelschiene 10 mm (Rot) |
|
| 9006202 | CONLOX® Busbar 3-6 Temp, Temperatursenso Anschluss Sammelschiene 3-6 mm (Rot) |
|
CONLOX® Piggyback
Anschluss an NH-Sicherungen
(NH00-03)
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 9006214 | CONLOX® Piggyback short mit Sicherung 6A/70kA (Gelb) |
|
| 9006215 | CONLOX® Piggyback long mit Sicherung 6A/70kA (Gelb) |
|
| 9006222 | CONLOX® Piggyback short Temp, Temperatursensor zum Stecken, Anschluss |
|
| 9006223 | CONLOX® Piggyback long Temp Temperatursensor zum Stecken, Anschluss |
|
CONLOX® PlugSafe Tool
Das CONLOX® PlugSafe Tool 12KK170 ermöglicht die sichere
und schnelle Montage von allen Produkten des CONLOX®
Systems. Passgenau für Wera VDE Griffe / Schraubendreher.
Der CONLOX® PlugSafe Tool Holder nimmt die PlugSafe Tools
12KK170 und 12KK305 zur sicheren und schnellen Montage von
allen Produkten des CONLOX® Systems auf.
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 9006229 | CONLOX® PlugSafe Tool 12KK305 für tiefe Schaltschränke (Handhalter aus |
|
| 9006233 | CONLOX® PlugSafe Tool 12KK170 passend für Wera VDE Griff |
|
CONLOX® Base Set
CONLOX® Base Set, Erstausrüstungskoffer 358 Teile, alle gängigen Anschlussgrößen und Werkzeuge, bestehend aus:
·1.12 Stck. CONLOX® Piggyback long
·2.12 Stck. CONLOX® Piggyback short
·3. 6 Stck. CONLOX® Busbar 05
·4. 6 Stck. CONLOX® Busbar 05 N
·5.12 Stck. CONLOX® Busbar 10
·6.12 Stck. CONLOX® Busbar 10 N
·7.12 Stck. CONLOX® Hex 17
·8.12 Stck. CONLOX® Hex 17 N
·9.12 Stck. CONLOX® Hex 19
·10.12 Stck. CONLOX® Hex 19 N
·11. 6 Stck. CONLOX® Hex 19 open
·12. 5 Stck. Safety Socket 4mm, 10cm
·13.12 Stck. CONLOX® Socket 6
·14.12 Stck. CONLOX® Socket 6 short
·15.195 Stck. Kabelbinder 2,4mm
·16.1 Stck. LANIOL Wera VDE Set
·17.1 Stck. CONLOX® Tool 12KK305
·
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 9006230 | CONLOX® Base Set, Erstausrüstungskoffer GridClamps und Werkzeuge |
|
Safety Adapter
Das CONLOX®-Anschlusssystem von LANIOL passt herstellerunabhängig in alle
NH-Verteilerschränke und realisiert mit seiner Montage temporäre oder dauerhafte
Anschlussmöglichkeiten für Messgeräte und Vernetzungsequipment.
- Anschluss an Standardelementen wie Stromschienen, NH-Sicherungen, Muttern,
- Bolzen oder V-Klemmen
- Sichere und schnelle Montage an stromführenden Leitungen (AuS) möglich
- Inklusive hochsicherer Sicherungen (F=6 A mit 70 kA Ausschaltvermögen)
- Berührungsschutz der NH-Leisten-Sicherungsschalter bleibt erhalten Die Anschlussteile sind verfügbar mit einer 6 A–Sicherung (gelb), ohne Sicherung (blau) oder mit einem Tempera- tursensor (rot). Sie besitzen einen Federklemmen-Anschluss für die Verbindungskabel. Optional sind Kabelbaum- anschlüsse konfektionierbar. Beim Arbeiten unter Spannung (AuS) gelten die Regeln der DGUV V 3 und DGUV R 103-011 bis 1 kV AC/1,5 kV DC
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|

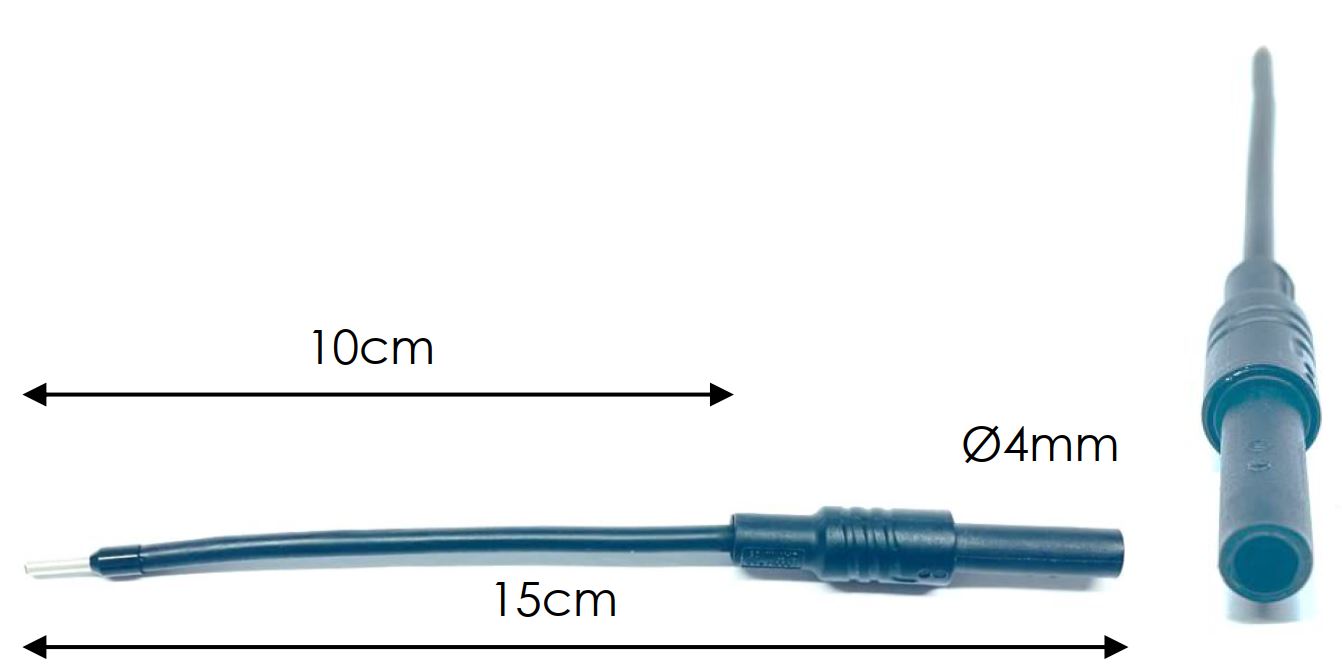

| 9006224 | Safety Adapter 1,5 qmm mit Sicherheitsbu 15 mm starrer Draht ,Länge 8 cm, IEC 610 |
|
| 9006225 | Safety Adapter 1,5 qmm mit Sicherheitsbu 8 mm Aderendhülse, Länge 10 cm, IEC 6101 |
|

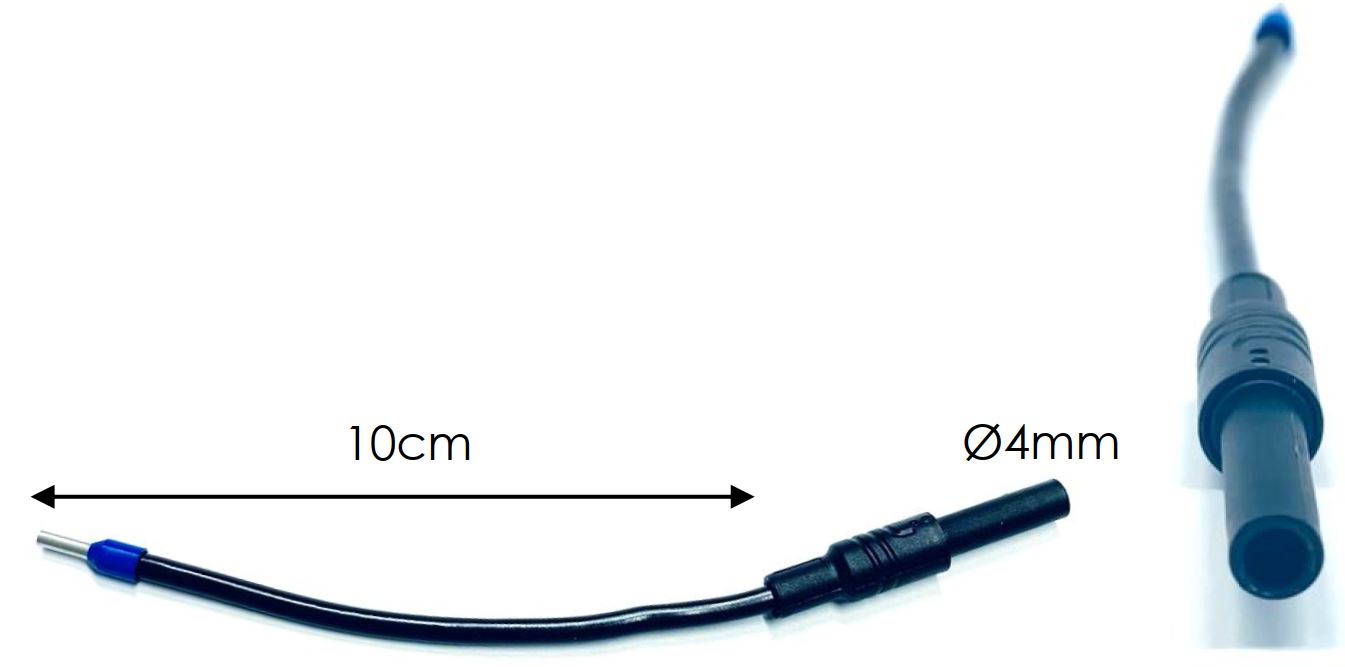

| 9006226 | Safety Adapter 2,5 qmm mit Sicherheitsbu 8 mm Aderendhülse, Länge 10 cm, IEC 6101 |
|
| 9006227 | Safety plug 2,5 qmm mit Sicherheitssteck 8 mm Aderendhülse, Länge 10 cm, IEC 6101 |
|
CONLOX® PlugSafe Tool Holder
Der CONLOX® PlugSafe Tool Holder nimmt die PlugSafe Tools
12KK170 und 12KK305 zur sicheren und schnellen Montage von
allen Produkten des CONLOX® Systems auf.
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 9006234 | CONLOX® PlugSafe Tool Holder |
|
Montagehilfe für PPC-Anschlusskits
Montagehilfe für PPC-Anschlusskits
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 9006235 | Montagehilfe für PPC-Anschlusskits |
|
LANIOL VDE Set für Montage des CONLOX®-Systems
LANIOL VDE Set für Montage des CONLOX®-Systems mit passendem Handhalter, Drehmoment-Handhalter und 16 Wechselklingen
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 9006228 | LANIOL VDE Set für Montage des CONLOX®-S PlugSafe Tool, Handhalter, DM-Handhalter |
|
CONLOX® Schuko Powertap
Für den Anschluss in Kabelverteilschränken (TN-C System / nur mit PEN) sind oftmals keine geeigneten Steckdosen vorhanden.
Mit diesem Anschlussset können Sie inklusive personenschützenden Fehlerschutzschalter ihr Equipment sicher anschließen.
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 9006236 | Schutzkontaktsteckdose mit PRCD |
|
