Presswerkzeuge

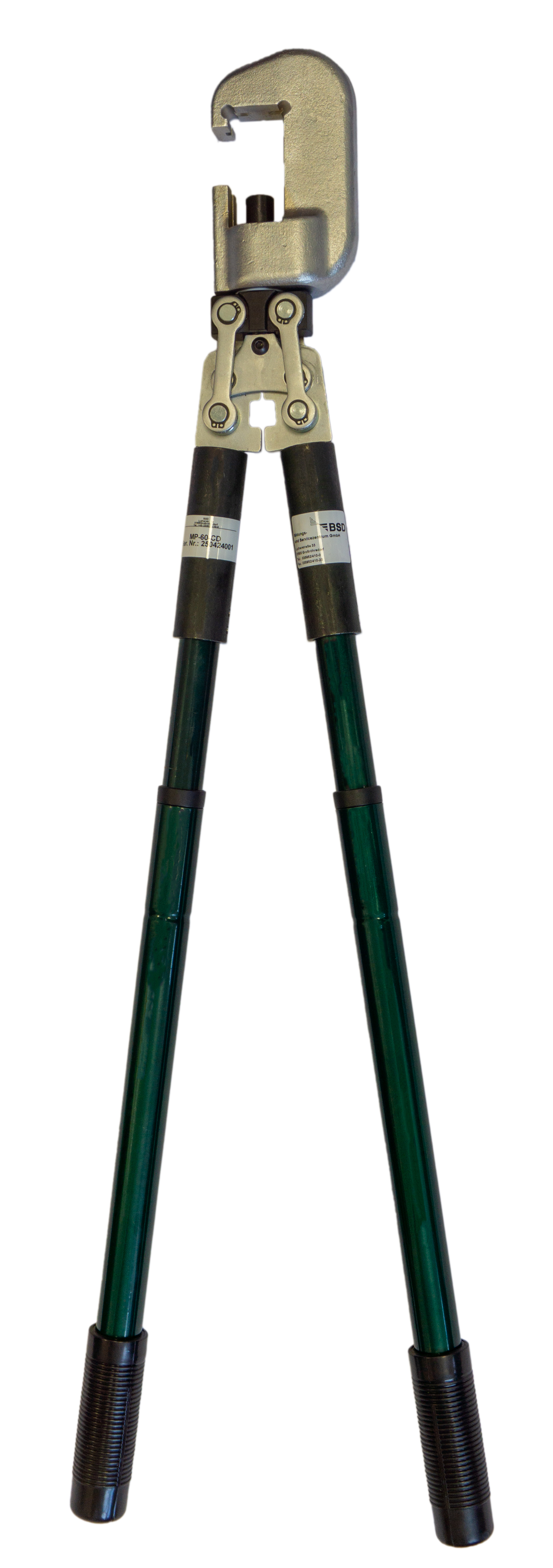

Mechanische Presszange Serie 18
- Einhubzange mit offenem C-Presskopf (Stahlkopf)
- 360° drehbarer Kopf
- mit 2 ausziebaren Feststellgriffen
- Länge: 58 - 83 cm
- Aderendhülsen bis 95 mm²
- Cu-Pressung (standard) nach VDE 0220) bis 185 mm²
- Al-Sechskantpressung bis 185 mm²
- Cu-Pressung (handelsüblich) bis 240 mm²
- für Presseinsätze der Serie 18
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129600 | Mech. Presszange 60-CD offener C-Presskopf |
|
Mechanische Presszange K 22
- Werkzeugloser Presseinsatzwechsel
- optimal für den Muffen- und Schaltschrankbau
- kraftsparender, wartungsarmer mechanischer Antrieb
- Schmalpressung
- großer Querschnittsbereich durch Halbschalen-Einsätze
- geringerer Kraftaufwand durch verlängerbare Teleskopgriffe
- Kopf 360° drehbar, aufklappbar
- schneller Presseinsatzwechsel ohne Nachjustierung durch spezielles Fixiersystem
- stufenlos 560 - 860 mm
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8170700 | Mech. Presszange K 22 für auswechselbare Einsätze 6 - 300 mm² |
|
VDE-Akkuhydraulisches Presswerkzeug EKM 60 ID ISM
- isoliert und VDE-zertifiziert bis 1000V für erhöhte Sicherheit bei Arbeiten an potentiell unter Spannung stehenden Teilen
- Dornpressung, kein Wechsel von Einsätzen erforderlich
- für verdichtete Leiter sehr gut geeignet
- speziell für feindrähtige Leiter nach DIN EN 60228
- Pressbereich Cu 10 - 240 mm²
- Pressbereich Al 50 - 240 mm²
- Hub / Öffnungsweite 35,5 mm
- Presskraft 30 - 60 kN
- Presszeit 2 s (bei MRS+) bis 7 s (abhängig vom Pressquerschnitt)
- Qualitätssicherung mittels optischer und akustischer Signale
- geschlossener Kopf, aufklappbar, 360° drehbar
- 2-Stufen-Hydraulik
- Ein-Knopf-Bedienkonzept zur Steuerung aller Werkzeugfunktionen
- ermüdungsfreies Arbeiten durch ausgewogene Schwerpunktlage
- LED zur Arbeitsraumbeleuchtung
- Ladestand- und Serviceanzeige
- Gewicht mit Akku: 2,60 kg
- Akku: Makita 18 V / 1,5 Ah Li-Ion
- Akkuladezeit: ca. 15 min.
- Lieferumfang:
- 1 Stück Presswerkzeug
- 1 Stück Akku
- 1 Stück Ladegerät
- 1 Stück Aufbewahrungskoffer
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8170031 | Klauke® EKM 60 ID ISM, Isoliertes Presswerkzeug, 10-240 mm² |
|
| 8170100 | Ersatz-Akku Makita 18V / 1,5Ah |
|
| 8170102 | Ersatz-Akku Makita 18V / 4,0Ah |
|
VDE-Akkuhydraulisches Presswerkzeug EKM 60/22 ISM (Serie 22)
- isoliert und VDE-zertifiziert bis 1000V für erhöhte Sicherheit bei Arbeiten an potentiell unter Spannung stehenden Teilen
- für verschiedene Sechskant-Presseinsätze und Anwendungen
- Pressbereich 6 - 300 mm²
- Hub 17,5 mm
- Presskraft 60 kN
- Presszeit 2 s (bei ARS) bis 5 s (abhängig vom Pressquerschnitt)
- Qualitätssicherung mittels optischer und akustischer Signale
- geschlossener Kopf, aufklappbar, 360° drehbar
- automatischer Rücklauf nach vollendetem Arbeitsgang
- automatischer Rücklaufstopp (ARS) zur Positionssteuerung bei Mehrfachpressungen
- Ein-Knopf-Bedienkonzept zur Steuerung aller Werkzeugfunktionen
- ermüdungsfreies Arbeiten durch ausgewogene Schwerpunktlage
- LED zur Arbeitsraumbeleuchtung
- Ladestand- und Serviceanzeige
- Gewicht mit Akku: 3,10 kg
- Akku: Makita 18 V / 1,5 Ah Li-Ion
- Akkuladezeit: ca. 15 min.
- Lieferumfang:
- 1 Stück Presswerkzeug
- 1 Stück Akku
- 1 Stück Ladegerät
- 1 Stück Aufbewahrungskoffer
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8170030 | Klauke® EKM 60/22 ISM, Isoliertes Presswerkzeug, 6-300 mm² |
|
| 8170100 | Ersatz-Akku Makita 18V / 1,5Ah |
|
| 8170102 | Ersatz-Akku Makita 18V / 4,0Ah |
|
Akkuhydraulische Presswerkzeug EKM 60/22 (Serie 22)
- für verschiedene Sechskant-Presseinsätze und Anwendungen
- Pressbereich 6 - 300 mm2
- Hub 17,5 mm
- Presskraft 60 kN
- Presszeit 2 s (bei ARS) bis 5 s (abhängig vom Pressquerschnitt)
- Qualitätssicherung mittels optischer und akustischer Signale
- geschlossener Kopf, aufklappbar, 360° drehbar
- automatischer Rücklauf nach vollendetem Arbeitsgang
- automatischer Rücklaufstopp (ARS) zur Positionssteuerung bei Mehrfachpressungen
- Ein-Knopf-Bedienkonzept zur Steuerung aller Werkzeugfunktionen
- ermüdungsfreies Arbeiten durch ausgewogene Schwerpunktlage
- LED zur Arbeitsraumbeleuchtung
- Ladestand- und Serviceanzeige
- Gewicht mit Akku: 3,00 kg
- Akku: Bosch 18 V / 2,0 Ah Li-Ion
- Akku: Makita 18 V / 1,5 Ah Li-Ion
- Akkuladezeit: ca. 15 min.
- Lieferumfang:
- 1 Stück Presswerkzeug
- 1 Stück Akku
- 1 Stück Ladegerät
- 1 Stück Aufbewahrungskoffer
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8170702 | Klauke® EKM 60/22 CFB, inkl. Zubehör Presswerkzeug, 6 - 300 mm² |
|
| 8170712 | Klauke® EKM 60/22 CFM, inkl. Zubehör Presswerkzeug, 6 - 300 mm² |
|
Akkuhydraulische Presswerkzeug EK 120/32 (Serie 13)
- für verschiedene Sechskant-Presseinsätze der Serie 13
- Pressbereich 16 - 400 mm²
- Hub / Öffnungsweite: 32 mm
- Presskraft 120 kN
- Presszeit 7 s bis 8 s (abhängig vom Pressquerschnitt)
- Qualitätssicherung mittels optischer und akustischer Signale
- offener Kopf, 360° drehbar
- 2-Stufen-hydraulik mit schnellem Vorlauf und Krafthub
- automatischer Rücklauf nach vollendetem Arbeitsgang
- automatischer Rücklaufstopp (ARS) zur Positionssteuerung bei Mehrfachpressungen
- Ein-Knopf-Bedienkonzept zur Steuerung aller Werkzeugfunktionen
- ermüdungsfreies Arbeiten durch ausgewogene Schwerpunktlage
- LED zur Arbeitsraumbeleuchtung
- Ladestand- und Serviceanzeige
- Gewicht mit Akku: 6,80 kg
- Akku: Makita 18 V / 4,0 Ah Li-Ion
- Akku: Bosch 18 V / 5,0 Ah Li-Ion
- Akkuladezeit: ca. 45 min
- Lieferumfang:
- 1 Stück Presswerkzeug
- 1 Stück Akku
- 1 Stück Ladegerät
- 1 Stück Aufbewahrungskoffer
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8170040 | Klauke® EK 120/32 CFM (Makita), Presswerkzeug, 16 - 400 mm² |
|
| 8170041 | Klauke® EK120/32 CFB (Bosch), Presswerkzeug, 16 - 400 mm² |
|
| 8170102 | Ersatz-Akku Makita 18V / 4,0Ah |
|
| 8170103 | Ersatz-Akku Bosch 18V / 5,0Ah |
|
Akkuhydraulische Presswerkzeug EK 120/42 (Serie 13)
- für verschiedene Sechskant-Presseinsätze der Serie 13
- Pressbereich 16 - 400 mm2
- Hub / Öffnungsweite: 42 mm
- Presskraft 120 kN
- Presszeit 8 s bis 9 s (abhängig vom Pressquerschnitt)
- Qualitätssicherung mittels optischer und akustischer Signale
- offener Kopf, 360° drehbar
- 2-Stufen-hydraulik mit schnellem Vorlauf und Krafthub
- automatischer Rücklauf nach vollendetem Arbeitsgang
- automatischer Rücklaufstopp (ARS) zur Positionssteuerung bei Mehrfachpressungen
- Ein-Knopf-Bedienkonzept zur Steuerung aller Werkzeugfunktionen
- ermüdungsfreies Arbeiten durch ausgewogene Schwerpunktlage
- LED zur Arbeitsraumbeleuchtung
- Ladestand- und Serviceanzeige
- Gewicht mit Akku: 7,10 kg
- Akku: Makita 18 V / 4,0 Ah Li-Ion
- Akku: Bosch 18 V / 5,0 Ah Li-Ion
- Akkuladezeit: ca. 45 min
- Lieferumfang:
- 1 Stück Presswerkzeug
- 1 Stück Akku
- 1 Stück Ladegerät
- 1 Stück Aufbewahrungskoffer
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8170042 | Klauke® EK120/42 CFM (Makita), Presswerkzeug, 16 - 400 mm² |
|
| 8170043 | Klauke® EK120/42 CFB (Bosch), Presswerkzeug, 16 - 400 mm² |
|
| 8170102 | Ersatz-Akku Makita 18V / 4,0Ah |
|
| 8170103 | Ersatz-Akku Bosch 18V / 5,0Ah |
|
Mechanische Presszange Serie 22 für C-Schale (Serie 22)
- mechanische Handpresse mit geschlossenem Klappkopf
- mit Teleskoparm zur Erhöhung der Hebelwirkung
- Cu-Pressung nach DIN 46235 bis 240 mm²
- Cu-Pressung nach VDE 0220 bis 240 mm² (300mm² CU nach VDE0220 möglich, jedoch nicht für hochverdichtete Leiter)
- Al-Pressung bis 240 mm²
- für Presseinsätze Serie 22
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129080 | Mechan. Presszange für C-Schale |
|
Hand-Hydraulische Presszange HH-6C für C-Schale (Serie 22)
- geschlossener Preßkopf
- Presskopf drehbar
- Doppelkolbenhydraulik mit Schnellverschluß
- manueller Rücklauf
- automatische Druckbegrenzung
- Betriebsdruck: 700 bar
- Hub-Öffnung: 13 mm
- Cu-Pressung nach DIN 46235 bis 300 mm²
- Cu-Pressung (standard) nach VDE 0220 bis 300 mm²
- Al-Pressung bis 300 mm²
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129101 | Hand-Hydraulische Presszange HH-6C für C-Schale |
|
| 8129100 | Transportkoffer für Hand-Hydraulische Presszange Kunststoff |
|
Sechskant Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 18) für Kupfer
Presseinsätze nach DIN 48083
- für Cu-Presskabelschuhe nach DIN 46235
- für Verbinder nach DIN 46267, Teil1
- Pressbreite 5 mm
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129300 | Presseinsatz 18 CU-DIN Kennziffer 5, Querschnitt 6 mm² |
|
| 8129301 | Presseinsatz 18 CU-DIN Kennziffer 6, Querschnitt 10 mm² |
|
| 8129302 | Presseinsatz 18 CU-DIN Kennziffer 8, Querschnitt 16 mm² |
|
| 8129303 | Presseinsatz 18 CU-DIN Kennziffer 10, Querschnitt 25 mm² |
|
| 8129304 | Presseinsatz 18 CU-DIN Kennziffer 12, Querschnitt 35 mm² |
|
| 8129305 | Presseinsatz 18 CU-DIN Kennziffer 14, Querschnitt 50 mm² |
|
| 8129306 | Presseinsatz 18 CU-DIN Kennziffer 16, Querschnitt 70 mm² |
|
| 8129307 | Presseinsatz 18 CU-DIN Kennziffer 18, Querschnitt 95 mm² |
|
| 8129308 | Presseinsatz 18 CU-DIN Kennziffer 20, Querschnitt 120 mm² |
|
| 8129309 | Presseinsatz 18 CU-DIN Kennziffer 22, Querschnitt 150 mm² |
|
| 8129310 | Presseinsatz 18 CU-DIN Kennziffer 25, Querschnitt 185 mm² |
|
Sechskant Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 18) für Kupfer
Presseinsätze DIN-ähnlich
- für Cu-Presskabelschuhe
- für Verbinder
- Pressbreite 5 mm
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129320 | Presseinsatz 18 CU-DIN-ahnlich Querschnitt 6 mm² |
|
| 8129321 | Presseinsatz 18 CU-DIN-ahnlich Querschnitt 10 mm² |
|
| 8129322 | Presseinsatz 18 CU-DIN-ahnlich Querschnitt 16 mm² |
|
| 8129323 | Presseinsatz 18 CU-DIN-ahnlich Querschnitt 25 mm² |
|
| 8129324 | Presseinsatz 18 CU-DIN-ahnlich Querschnitt 35 mm² |
|
| 8129325 | Presseinsatz 18 CU-DIN-ahnlich Querschnitt 50 mm² |
|
| 8129326 | Presseinsatz 18 CU-DIN-ahnlich Querschnitt 70 mm² |
|
| 8129327 | Presseinsatz 18 CU-DIN-ahnlich Querschnitt 95 mm² |
|
| 8129328 | Presseinsatz 18 CU-DIN-ahnlich Querschnitt 120 mm² |
|
| 8129329 | Presseinsatz 18 CU-DIN-ahnlich Querschnitt 150 mm² |
|
| 8129330 | Presseinsatz 18 CU-DIN-ahnlich Querschnitt 185 mm² |
|
Sechskant Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 18) für Aluminium
Presseinsätze nach DIN 48083
- für Presskabelschuhe und Verbinder nach DIN Al
- für Presskabelschuhe und Verbinder Al/Cu (Aluminiumseite)
- Pressbreite 7 mm
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129331 | Presseinsatz 18 Al Kennziffer 10, Querschnitt 10 mm² |
|
| 8129332 | Presseinsatz 18 Al Kennziffer 12, Querschnitt 16-25 mm² |
|
| 8129333 | Presseinsatz 18 Al Kennziffer 14, Querschnitt 35 mm² |
|
| 8129334 | Presseinsatz 18 Al Kennziffer 16, Querschnitt 50 mm² |
|
| 8129335 | Presseinsatz 18 Al Kennziffer 18, Querschnitt 70 mm² |
|
| 8129336 | Presseinsatz 18 Al Kennziffer 22, Querschnitt 95-120 mm² |
|
| 8129337 | Presseinsatz 18 Al Kennziffer 25, Querschnitt 150 mm² |
|
| 8129338 | Presseinsatz 18 Al Kennziffer 28, Querschnitt 185 mm² |
|
Sechskant Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 18) für Aldrey-Seile
Presseinsätze nach DIN 48083
- für zugfeste Pressverbinder für Aldrey-Seile nach DIN EN 50182
- Pressbreite 7 mm
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129340 | Presseinsatz 18 Aldrey Kennziffer 12, Querschnitt 25 mm² |
|
| 8129341 | Presseinsatz 18 Aldrey Kennziffer 14, Querschnitt 35 mm² |
|
| 8129342 | Presseinsatz 18 Aldrey Kennziffer 16, Querschnitt 50 mm² |
|
| 8129343 | Presseinsatz 18 Aldrey Kennziffer 18, Querschnitt 70 mm² |
|
| 8129344 | Presseinsatz 18 Aldrey Kennziffer 20, Querschnitt 95 mm² |
|
Runddrück-Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 18) für Kupfer- und Aluminium Sektor
Runddrück-Presseinsätze
- für Cu- und Al-Sektorleiter
- für 3- und 4-Leiter Sektorkabel
- se: Sektor eindrähtig
- sm: Sektor mehrdrähtig
- Runddrückbreite 19,5 mm
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129350 | Runddrückeinsatz 18 / 4,1 sm 10 mm² |
|
| 8129351 | Runddrückeinsatz 18 / 5,1 sm 16 mm² |
|
| 8129352 | Runddrückeinsatz 18 / 6,3 se 35 mm² / sm 25 mm² |
|
| 8129353 | Runddrückeinsatz 18 / 7,5 se 50 mm² / sm 35 mm² |
|
| 8129354 | Runddrückeinsatz 18 / 9,0 se 70 mm² / sm 50 mm² |
|
| 8129355 | Runddrückeinsatz 18 / 10,5 se 95 mm² / sm 70 mm² |
|
| 8129356 | Runddrückeinsatz 18 / 12,5 se 120 mm² / sm 95 mm² |
|
| 8129357 | Runddrückeinsatz 18 / 14,0 se 150 mm² / sm 120 mm² |
|
| 8129358 | Runddrückeinsatz 18 / 15,8 se 185 mm² / sm 150 mm² |
|
| 8129359 | Runddrückeinsatz 18 / 17,5 se 240 mm² / sm 185 mm² |
|
Sechskant Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 13) für Kupfer
Presseinsätze C-Schale
- für Cu-Presskabelschuhe nach DIN 46235
- für Verbinder nach DIN 46267, Teil1
- Pressbreite 10 mm (16 bis 35 mm2)
- Pressbreite 13 mm (50 mm2 und 70 mm2)
- Pressbreite 14 mm (95 mm2 und 120 mm2)
- Pressbreite 10 mm (150 bis 240 mm2)
- Pressbreite 7 mm Schmalpressung, Press 5x (300 mm2)
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129500 | Presseinsatz 13C CU-DIN Kennziffer 8, Querschnitt 16 mm² |
|
| 8129501 | Presseinsatz 13C CU-DIN Kennziffer 10, Querschnitt 25 mm² |
|
| 8129502 | Presseinsatz 13C CU-DIN Kennziffer 12, Querschnitt 35 mm² |
|
| 8129503 | Presseinsatz 13C CU-DIN Kennziffer 14, Querschnitt 50 mm² |
|
| 8129504 | Presseinsatz 13C CU-DIN Kennziffer 16, Querschnitt 70 mm² |
|
| 8129505 | Presseinsatz 13C CU-DIN Kennziffer 18, Querschnitt 95 mm² |
|
| 8129506 | Presseinsatz 13C CU-DIN Kennziffer 20, Querschnitt 120 mm² |
|
| 8129507 | Presseinsatz 13C CU-DIN Kennziffer 22, Querschnitt 150 mm² |
|
| 8129508 | Presseinsatz 13C CU-DIN Kennziffer 25, Querschnitt 185 mm² |
|
| 8129509 | Presseinsatz 13C CU-DIN Kennziffer 28, Querschnitt 240 mm² |
|
| 8129510 | Presseinsatz 13C CU-DIN Kennziffer 32, Querschnitt 300 mm² |
|
Sechskant Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 13) für Kupfer
Presseinsätze C-Schale DIN-ähnlich
- für Cu-Presskabelschuhe Normalausführung
- für Verbinder Normalausführung
- Rohrkabelschuhe für Schaltgeräteanschlüsse
- Pressbreite 10 mm (16 bis 35 mm2)
- Pressbreite 13 mm (50 mm2 und 70 mm2)
- Pressbreite 14 mm (95 mm2 bis 150 mm2)
- Pressbreite 11 mm (185 mm2 bis 300 mm2)
- Pressbreite 5 mm Schmalpressung, Press 5x (400 mm2)
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129520 | Presseinsatz 13C CU-DIN-ahnlich Querschnitt 16 mm² |
|
| 8129521 | Presseinsatz 13C CU-DIN-ahnlich Querschnitt 25 mm² |
|
| 8129522 | Presseinsatz 13C CU-DIN-ahnlich Querschnitt 35 mm² |
|
| 8129523 | Presseinsatz 13C CU-DIN-ahnlich Querschnitt 50 mm² |
|
| 8129524 | Presseinsatz 13C CU-DIN-ahnlich Querschnitt 70 mm² |
|
| 8129525 | Presseinsatz 13C CU-DIN-ahnlich Querschnitt 95 mm² |
|
| 8129526 | Presseinsatz 13C CU-DIN-ahnlich Querschnitt 120 mm² |
|
| 8129527 | Presseinsatz 13C CU-DIN-ahnlich Querschnitt 150 mm² |
|
| 8129528 | Presseinsatz 13C CU-DIN-ahnlich Querschnitt 185 mm² |
|
| 8129529 | Presseinsatz 13C CU-DIN-ahnlich Querschnitt 240 mm² |
|
| 8129530 | Presseinsatz 13C CU-DIN-ahnlich Querschnitt 300 mm² |
|
| 8129531 | Presseinsatz 13C CU-DIN-ahnlich Querschnitt 400 mm² |
|
Sechskant Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 13) für Aluminium
Presseinsätze C-Schale
- für Presskabelschuhe und Verbinder nach DIN Al
- für Presskabelschuhe und Verbinder Al/Cu (Aluminiumseite)
- Pressbreite 12 mm (10 bis 70 mm2)
- Pressbreite 14 mm (95 mm2 bis 185 mm2)
- Pressbreite 17 mm (240 mm2 bis 300 mm2)
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129540 | Presseinsatz 13C Al Kennziffer 10, Querschnitt 10 mm² |
|
| 8129541 | Presseinsatz 13C Al Kennziffer 12, Querschnitt 16-25 mm² |
|
| 8129542 | Presseinsatz 13C Al Kennziffer 14, Querschnitt 35 mm² |
|
| 8129543 | Presseinsatz 13C Al Kennziffer 16, Querschnitt 50 mm² |
|
| 8129544 | Presseinsatz 13C Al Kennziffer 18, Querschnitt 70 mm² |
|
| 8129545 | Presseinsatz 13C Al Kennziffer 22, Querschnitt 95-120 mm² |
|
| 8129546 | Presseinsatz 13C Al Kennziffer 25, Querschnitt 150 mm² |
|
| 8129547 | Presseinsatz 13C Al Kennziffer 28, Querschnitt 185 mm² |
|
| 8129548 | Presseinsatz 13C Al Kennziffer 32, Querschnitt 240 mm² |
|
| 8129549 | Presseinsatz 13C Al Kennziffer 34, Querschnitt 300 mm² |
|
Sechskant Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 13) für AL-Stahl-Seile
Presseinsätze C-Schale
- für Pressverbinder nach DIN 48085, Teil 3 für Al-Stahl-Seile nach DIN EN 50182
- Aluminium-Verpressung
- Pressbreite 12 mm (25 bis 70 mm2)
- Pressbreite 14 mm (95 mm2 bis 120 mm2)
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129570 | Presseinsatz 13C St/Al Kennziffer 6, Querschnitt 25-4/35-6 mm² |
|
| 8129571 | Presseinsatz 13C St/Al Kennziffer 7, Querschnitt 50-8 mm² |
|
| 8129572 | Presseinsatz 13C St/Al Kennziffer 9, Querschnitt 70-12/95-15mm² |
|
| 8129560 | Presseinsatz 13C Al/St Kennziffer 12, Querschnitt 25-4 mm² |
|
| 8129573 | Presseinsatz 13C St/Al Kennziffer 13, Querschnitt 120-20 mm² |
|
| 8129561 | Presseinsatz 13C Al/St Kennziffer 14, Querschnitt 35-6 mm² |
|
| 8129562 | Presseinsatz 13C Al/St Kennziffer 16, Querschnitt 50-8 mm² |
|
| 8129563 | Presseinsatz 13C Al/St Kennziffer 18, Querschnitt 70-12 mm² |
|
| 8129564 | Presseinsatz 13C Al/St Kennziffer 20, Querschnitt 95-15 mm² |
|
| 8129565 | Presseinsatz 13C Al/St Kennziffer 25, Querschnitt 120-20 mm² |
|
Sechskant Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 13) für Aldrey-Seile
Presseinsätze C-Schale
- für zugfeste Verbindungen von Aldrey-Seilen nach DIN EN 50182
- für Al-Leiter nach DIN EN 50182, 120 – 185 mm2
- Pressbreite 12 mm (25 bis 70 mm2)
- Pressbreite 14 mm (95 mm2 bis 185 mm2)
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129550 | Presseinsatz 13C Aldrey Kennziffer 12, Querschnitt 25 mm² |
|
| 8129551 | Presseinsatz 13C Aldrey Kennziffer 14, Querschnitt 35 mm² |
|
| 8129552 | Presseinsatz 13C Aldrey Kennziffer 16, Querschnitt 50 mm² |
|
| 8129553 | Presseinsatz 13C Aldrey Kennziffer 18, Querschnitt 70 mm² |
|
| 8129554 | Presseinsatz 13C Aldrey Kennziffer 20, Querschnitt 95 mm² |
|
| 8129555 | Presseinsatz 13C Aldrey Kennziffer 25, Querschnitt 120 mm² |
|
| 8129556 | Presseinsatz 13C Aldrey Kennziffer 28, Querschnitt 150-185 mm² |
|
Runddrück-Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 13) für Kupfer- und Aluminium Sektor
Runddrück-Presseinsätze C-Schale
- für Cu- und Al-Sektorleiter
- für 3- und 4-Leiter Sektorkabel
- se: Sektor eindrähtig
- sm: Sektor mehrdrähtig
- Runddrückbreite 35 mm
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129580 | Runddrückeinsatz 13C / 4,1 sm 10 mm² |
|
| 8129581 | Runddrückeinsatz 13C / 5,1 sm 16 mm² |
|
| 8129582 | Runddrückeinsatz 13C / 6,3 se 35 mm² / sm 16 mm² |
|
| 8129583 | Runddrückeinsatz 13C / 7,5 se 50 mm² / sm 35 mm² |
|
| 8129584 | Runddrückeinsatz 13C / 9,0 se 70 mm² / sm 50 mm² |
|
| 8129585 | Runddrückeinsatz 13C / 10,5 se 95 mm² / sm 70 mm² |
|
| 8129586 | Runddrückeinsatz 13C / 12,5 se 120 mm² / sm 95 mm² |
|
| 8129587 | Runddrückeinsatz 13C / 14,0 se 150 mm² / sm 120 mm² |
|
| 8129588 | Runddrückeinsatz 13C / 15,8 se 185 mm² / sm 150 mm² |
|
| 8129589 | Runddrückeinsatz 13C / 17,5 se 240 mm² / sm 185 mm² |
|
| 8129590 | Runddrückeinsatz 13C / 20,3 se 300 mm² / sm 240 mm² |
|
| 8129591 | Runddrückeinsatz 13C / 22,5 sm 300 mm² |
|
Sechskant Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 22) für Kupfer
Presseinsätze C-Schale
- für Cu-Presskabelschuhe nach DIN 46235
- für Verbinder nach DIN 46267, Teil1
- Pressbreite 5 mm
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129400 | Presseinsatz 22C CU-DIN Kennziffer 5, Querschnitt 6 mm² |
|
| 8129401 | Presseinsatz 22C CU-DIN Kennziffer 6, Querschnitt 10 mm² |
|
| 8129402 | Presseinsatz 22C CU-DIN Kennziffer 8, Querschnitt 16 mm² |
|
| 8129403 | Presseinsatz 22C CU-DIN Kennziffer 10, Querschnitt 25 mm² |
|
| 8129404 | Presseinsatz 22C CU-DIN Kennziffer 12, Querschnitt 35 mm² |
|
| 8129405 | Presseinsatz 22C CU-DIN Kennziffer 14, Querschnitt 50 mm² |
|
| 8129406 | Presseinsatz 22C CU-DIN Kennziffer 16, Querschnitt 70 mm² |
|
| 8129407 | Presseinsatz 22C CU-DIN Kennziffer 18, Querschnitt 95 mm² |
|
| 8129408 | Presseinsatz 22C CU-DIN Kennziffer 20, Querschnitt 120 mm² |
|
| 8129409 | Presseinsatz 22C CU-DIN Kennziffer 22, Querschnitt 150 mm² |
|
| 8129410 | Presseinsatz 22C CU-DIN Kennziffer 25, Querschnitt 185 mm² |
|
| 8129411 | Presseinsatz 22C CU-DIN Kennziffer 28, Querschnitt 240 mm² |
|
| 8129412 | Presseinsatz 22C CU-DIN Kennziffer 32, Querschnitt 300 mm² |
|
Sechskant Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 22) für Kupfer
Presseinsätze C-Schale DIN-ähnlich
- für Cu-Presskabelschuhe Normalausführung
- für Verbinder Normalausführung
- Rohrkabelschuhe für Schaltgeräteanschlüsse
- Pressbreite 5 mm
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129420 | Presseinsatz 22C CU-DIN-ahnlich Querschnitt 6 mm² |
|
| 8129421 | Presseinsatz 22C CU-DIN-ahnlich Querschnitt 10 mm² |
|
| 8129422 | Presseinsatz 22C CU-DIN-ahnlich Querschnitt 16 mm² |
|
| 8129423 | Presseinsatz 22C CU-DIN-ahnlich Querschnitt 25 mm² |
|
| 8129424 | Presseinsatz 22C CU-DIN-ahnlich Querschnitt 35 mm² |
|
| 8129425 | Presseinsatz 22C CU-DIN-ahnlich Querschnitt 50 mm² |
|
| 8129426 | Presseinsatz 22C CU-DIN-ahnlich Querschnitt 70 mm² |
|
| 8129427 | Presseinsatz 22C CU-DIN-ahnlich Querschnitt 95 mm² |
|
| 8129428 | Presseinsatz 22C CU-DIN-ahnlich Querschnitt 120 mm² |
|
| 8129429 | Presseinsatz 22C CU-DIN-ahnlich Querschnitt 150 mm² |
|
| 8129430 | Presseinsatz 22C CU-DIN-ahnlich Querschnitt 185 mm² |
|
| 8129431 | Presseinsatz 22C CU-DIN-ahnlich Querschnitt 240 mm² |
|
| 8129432 | Presseinsatz 22C CU-DIN-ahnlich Querschnitt 300 mm² |
|
Sechskant Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 22) für Aluminium
Presseinsätze C-Schale
- für Presskabelschuhe und Verbinder nach DIN Al
- für Presskabelschuhe und Verbinder Al/Cu (Aluminiumseite)
- Pressbreite 7 mm (10 mm2 bis 185 mm2)
- Pressbreite 5 mm (240 mm2 und 300 mm2)
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129440 | Presseinsatz 22C Al Kennziffer 10, Querschnitt 10 mm² |
|
| 8129441 | Presseinsatz 22C Al Kennziffer 12, Querschnitt 16-25 mm² |
|
| 8129442 | Presseinsatz 22C Al Kennziffer 14, Querschnitt 35 mm² |
|
| 8129443 | Presseinsatz 22C Al Kennziffer 16, Querschnitt 50 mm² |
|
| 8129444 | Presseinsatz 22C Al Kennziffer 18, Querschnitt 70 mm² |
|
| 8129445 | Presseinsatz 22C Al Kennziffer 22, Querschnitt 95-120 mm² |
|
| 8129446 | Presseinsatz 22C Al Kennziffer 25, Querschnitt 150 mm² |
|
| 8129447 | Presseinsatz 22C Al Kennziffer 28, Querschnitt 185 mm² |
|
| 8129448 | Presseinsatz 22C Al Kennziffer 32, Querschnitt 240 mm² |
|
| 8129449 | Presseinsatz 22C Al Kennziffer 34, Querschnitt 300 mm² |
|
Sechskant Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 22) für AL-Stahl-Seile
Presseinsätze C-Schale
- für Pressverbinder nach DIN 48085, Teil 3 für Al-Stahl-Seile nach DIN EN 50182
- Aluminium-Verpressung
- Pressbreite 7 mm
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129460 | Presseinsatz 22C Al/St Kennziffer 12, Querschnitt 25-4 mm² |
|
| 8129461 | Presseinsatz 22C Al/St Kennziffer 14, Querschnitt 35-6 mm² |
|
| 8129462 | Presseinsatz 22C Al/St Kennziffer 16, Querschnitt 50-8 mm² |
|
| 8129463 | Presseinsatz 22C Al/St Kennziffer 18, Querschnitt 70-12 mm² |
|
| 8129464 | Presseinsatz 22C Al/St Kennziffer 20, Querschnitt 95-15 mm² |
|
| 8129465 | Presseinsatz 22C Al/St Kennziffer 25, Querschnitt 120-20 mm² |
|
Sechskant Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 22) für AL-Stahl-Seile
Presseinsätze C-Schale
- für Pressverbinder nach DIN 48085, Teil 3 für Al-Stahl-Seile nach DIN EN 50182
- Stahl-Verpressung
- Pressbreite 5 mm
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129470 | Presseinsatz 22C St/Al Kennziffer 6, Querschnitt 25-4/35-6 mm² |
|
| 8129471 | Presseinsatz 22C St/Al Kennziffer 7, Querschnitt 50-8 mm² |
|
| 8129472 | Presseinsatz 22C St/Al Kennziffer 9, Querschnitt 70-12/95-15mm² |
|
| 8129473 | Presseinsatz 22C St/Al Kennziffer 13,Querschnitt 120-20 mm² |
|
Sechskant Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 22) für Aldrey-Seile
Presseinsätze C-Schale
- für zugfeste Verbindungen von Aldrey-Seilen nach DIN EN 50182
- für Al-Leiter nach DIN EN 50182, 120 – 185 mm2
- Pressbreite 7 mm
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129450 | Presseinsatz 22C Aldrey Kennziffer 12, Querschnitt 25 mm² |
|
| 8129451 | Presseinsatz 22C Aldrey Kennziffer 14, Querschnitt 35 mm² |
|
| 8129452 | Presseinsatz 22C Aldrey Kennziffer 16, Querschnitt 50 mm² |
|
| 8129453 | Presseinsatz 22C Aldrey Kennziffer 18, Querschnitt 70 mm² |
|
| 8129454 | Presseinsatz 22C Aldrey Kennziffer 20, Querschnitt 95 mm² |
|
| 8129455 | Presseinsatz 22C Aldrey Kennziffer 25, Querschnitt 120 mm² |
|
| 8129456 | Presseinsatz 22C Aldrey Kennziffer 28, Querschnitt 150-185 mm² |
|
Runddrück-Presseinsätze für Hand- und Hydraulikwerkzeuge (Serie 22) für Kupfer- und Aluminium Sektor
Runddrück-Presseinsätze
- für Cu- und Al-Sektorleiter
- für 3- und 4-Leiter Sektorkabel
- se: Sektor eindrähtig
- sm: Sektor mehrdrähtig
- Runddrückbreite 19,5 mm
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|
| 8129480 | Runddrückeinsatz 22C / 4,1 sm 10 mm² |
|
| 8129481 | Runddrückeinsatz 22C / 5,1 sm 16 mm² |
|
| 8129482 | Runddrückeinsatz 22C / 6,3 se 35 mm² / sm 25 mm² |
|
| 8129483 | Runddrückeinsatz 22C / 7,5 se 50 mm² / sm 35 mm² |
|
| 8129484 | Runddrückeinsatz 22C / 9,0 se 70 mm² / sm 50 mm² |
|
| 8129485 | Runddrückeinsatz 22C / 10,5 se 95 mm² / sm 70 mm² |
|
| 8129486 | Runddrückeinsatz 22C / 12,5 se 120 mm² / sm 95 mm² |
|
| 8129487 | Runddrückeinsatz 22C / 14,0 se 150 mm² / sm 120 mm² |
|
| 8129488 | Runddrückeinsatz 22C / 15,8 se 185 mm² / sm 150 mm² |
|
| 8129489 | Runddrückeinsatz 22C / 17,5 se 240 mm² / sm 185 mm² |
|
| 8129490 | Runddrückeinsatz 22C / 20,3 se 300 mm² / sm 240 mm² |
|
