Auto Sequence® Installationstester
Auto Sequence® Installationstester
- geeignet für Elektrotechnik, Industrie (Sicherheitsprüfungen an elektrischen Anlagen bis 1000 V und EV-Ladestationen (Wallboxen) der Ladebetriebsart 3), Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche, Protokollierung, Photovoltaik
- Auto Sequence® Installationstester zur Prüfung elektrischer Anlagen gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110), inkl. Prüfung von FI/ RCD-Schutzschalter Typ B/ B+ (allstromsensitiv) und Typ AC, A, F (Mischfrequenzen) sowie Prüfung von EV-Ladestationen (Wallboxen) gemäß VDE 0122-1 (DIN EN/ IEC 61851-1) der Ladebetriebsart 3
- Messungen: Niederohmwiderstand (200 mA mit Polaritätsumkehr), Durchgang (7 mA), PE-Widerstand unter Netzspannung (3-Leiter-Methode), Isolationswiderstand (50 V/ 100 V/ 250 V/ 500 V/ 1000 V Prüfspannung, Autotest zwischen den Leitern L-N-PE, Riso-Vorprüfung zum Schutz angeschlossener Geräte), Schleifenimpedanz (L-PE) und Leitungsimpedanz (L-N/ L) mit 20 A Prüfstrom inkl. Kurzschlussstrom und Spannungsfall, Schleifenimpedanz (L-PE) ohne FI/RCD-Auslösung, Prüfung von FI/RCD-Schutzschalter Standard und verzögert (S) (Typ AC, A, F, B, B+, EV RCD/ EV RCM (RDC-DD), MI RCD und PRCDs), AUTO-Test, Auslösezeit, Auslösestrom (Rampe) und Berührungsspannung, TRUE RMS-Spannung, Frequenz, Drehfeld, Varistor, Erstfehler-Leckstrom im IT-Netz
- Prüfung von E-Ladestationen (Wallboxen) über optionalen Prüfadapter BENNING EV 3-2+: Speziell abgestimmte Auto Sequences® für 1- und 3-phasige Wallboxen inkl. Funktionsprüfung/ Erprobung des Ladevorgangs, Prüfung von EV-RCD und 6 mA DC Fehlergleichstrom-Überwachungs-Einrichtungen (RDC-DD) gemäß IEC 62955 mit Messung der Auslösezeit und Auslösestrom, Dokumentation über vorgefertigte EVSE-Prüfprotokolle
- Besonderheiten: Bedienung über 4,5“ Farb-Touch-Display und Drucktasten, Einzelprüfungen und vorprogrammierte Auto-Sequence®-Messungen, Auto-Prüfungen per Tastendruck (Z Auto, RCD Auto, Auto-TN, -TN rcd, -TT, -IT), Auftrags-Manager zur Verwaltung von Prüfaufträgen, Erstellung vielschichtiger Anlagenstrukturen inklusive der geplanten Messungen, großer Messwertspeicher auf 8 GB SD-Karte, Benutzerkontenverwaltung, USB-, RS 232- und Funkschnittstelle (Cordless-Link), Commander-Prüfstecker für Schutzkontaktsteckdose mit Gut/Schlecht-Anzeige, Anschluss für Barcodescanner zur Identifizierung der Messstelle, Online-Spannungsmonitor zur Überwachung der Prüfanschlüsse, kostenlose Firmware-Updates, leistungsstarker 5200 mAh Li-Ionen Akkupack, Akkuladefunktion im Gerät integriert
- Protokoll-Software BENNING PC-Win IT 130-200: Erstellung und Übertragung umfangreicher Anlagenstrukturen zum BENNING IT 200 für die rationelle Erst- und Wiederholungsprüfung. Messwertdownload und Protokollierung für elektrische Anlagen und E-Ladestationen (Wallboxen), unterstützt den Datenimport und vorhandenen Funktionsumfang des BENNING IT 130, Exportfunktion der Prüfdaten, Mehrfachinstallation ohne Zusatzkosten möglich, kostenlose Software-Updates
- Lieferumfang: Tragetasche, Software über Downloadlink, USB-Schnittstellenkabel, Commander-Prüfstecker, universelle 3-Leiter-Prüfleitung (L = 1,5 m), 3 x Prüfspitzen/ Krokodilklemmen, 8 GB-SD-Karte, wiederaufladbarer 5200 mAh Akkupack, Ladegerät, Kurzbedienungsanleitung, Kalibrierzertifikat
| Artikelnr. | Bezeichnung | Stück |
|---|---|---|

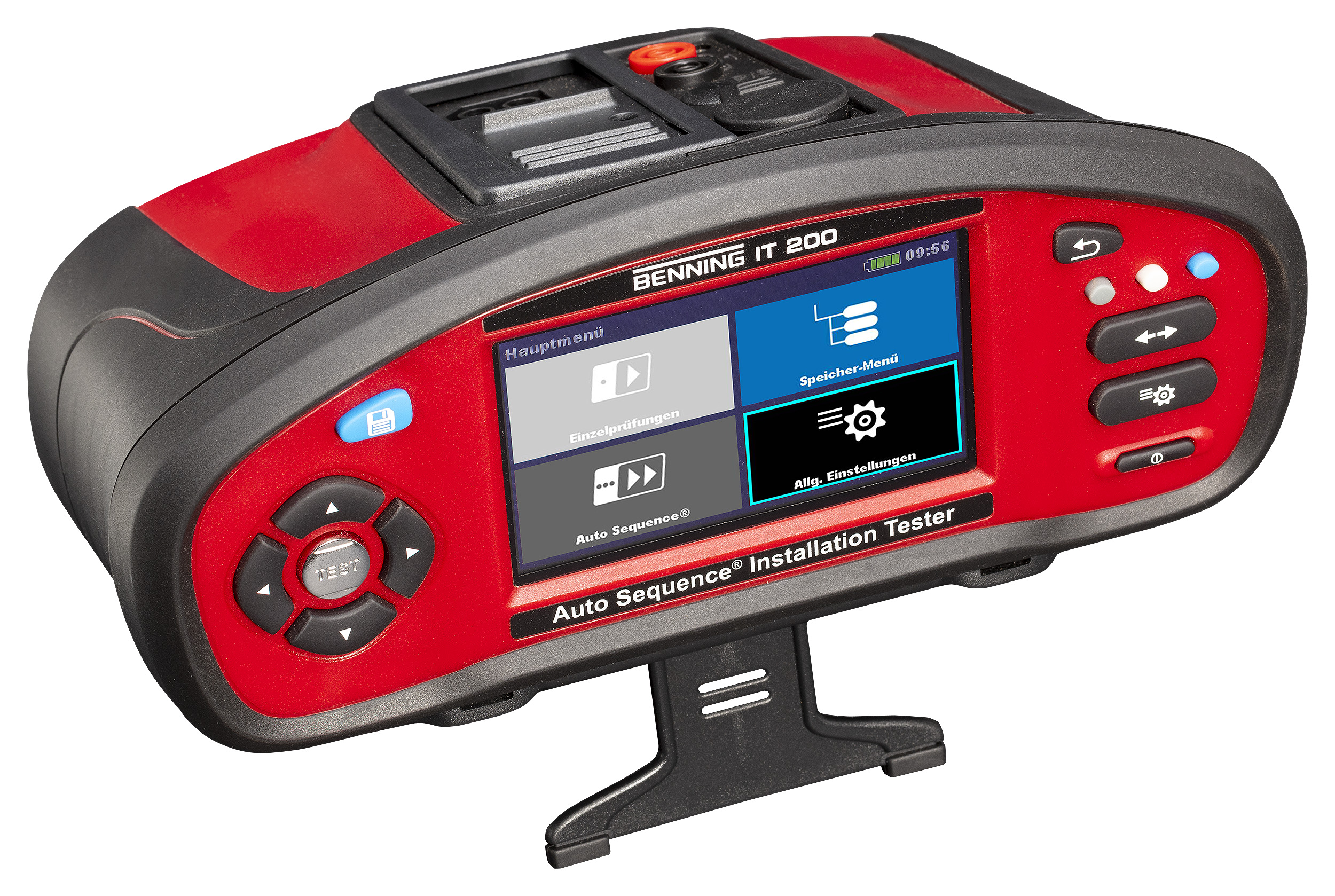

| 9004073 | Auto Sequence® Installationstester Benning IT 200 |
|
